真空檢測傳感器 南京軒鄴測控科技 生產廠家
真空檢測的壓力傳感器通常分為負壓傳感器和絕壓傳感器。
負壓傳感器是以大氣壓為參考的壓力傳感器，測量的是比大氣壓低的真空度壓力范圍，量程一般是0~-100Kpa，大氣壓下輸出0，抽負壓，傳感器輸出隨負壓增大兒增大。
絕壓傳感器是以絕對真空為參考?jí)毫?，測量的是絕對壓力值，量程從絕壓0~5Kpa...10Kpa...100Kpa...100Mpa（超過4Mpa以上多采用密封表壓）。

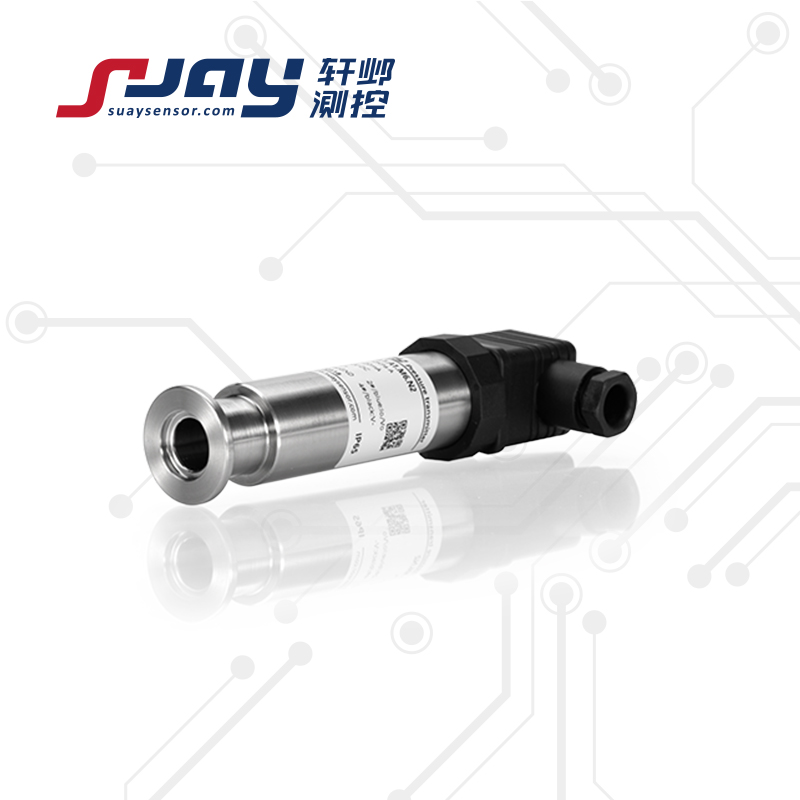

SUAY30真空/絕壓變送器廣泛應用于科研、醫療設備，航空航天，制藥，檢漏，自動化設備配套等領域。該系列產品可分為負壓變送器SUAY30G (粗真空測量)、絕壓變送器SUAY30、高真空度絕壓變送器SUAY30A三個子系列。
負表壓變送器SUAY30G采用進口MEMS擴散硅傳感器，通過量程遷移，配以專用信號處理單元，來實現負壓的精準測量，產品性能穩定，使用壽命長，量程可在0~-100KPa間任意選定。
絕壓變送器SUAY30采用先進的MEMS固態硅技術，增加了感壓核心的靈敏度，在不大幅度損失輸出信號的情況下可將最小量程遷移至1-1.5psi（10KPa），輔以特殊、穩定、高輸入阻抗的信號處理模塊，使其具有優良的綜合測量精度，成為真空測量的優選產品。
高真空度絕壓變送器SUAY30A使用進口金屬薄膜電容、電離規技術，配合國際先進的生產標定設備，可將最小量程擴展至200Pa，實現真正的高真空度壓力測量。
可根據用戶的具體要求特殊設計、定制，滿足各種實際應用需求。
產品性能指標
|
測量范圍 |
絕 壓：0-10KPa...7MPa
高真空度：0.02-200Pa...10KPa
負 表 壓：0~-500Pa...~-100KPa |
|
靜態精度① |
±0.1%FS ±0.25%FS ±0.5%FS |
|
信號輸出/供電 |
4-20mA 0-5V 0-10V 1-5V |
12-36VDC(典型24VDC) |
|
數字信號輸出RS485 |
5V/5-16VDC/24VDC |
|
測量介質 |
與316不銹鋼兼容的氣體或液體 |
|
工作溫度 |
-20～85℃ |
|
補償溫度 |
-10～70℃ |
|
貯存溫度 |
-40～100℃ |
|
長期穩定性 |
典型：±0.1%FS/年 最大：±0.2%FS/年 |
|
零點溫度漂移 |
典型：±0.01%FS/℃ 最大：±0.02%FS/℃ |
|
靈敏度溫度漂移 |
典型：±0.01%FS/℃ 最大：±0.02%FS/℃ |
|
過載能力 |
2倍滿量程壓力 |
|
有效測量壽命 |
﹥106壓力循環（P:10-90%FS） |
|
抗振動性 |
20g ，（IEC 60068-2-6） |
|
抗沖擊性 |
20g， 11mS |
|
響應時間 |
≤1ms |
|
分辨率 |
大于10-5（通常受限采集顯示設備，理論無限小） |
|
負載電阻 |
≤（U-12）/0.02 Ω（電流輸出） >100KΩ（電壓輸出） |
|
絕緣電阻 |
200M?，100VDC |
|
壓力接口 |
M20*1.5，G1/4，KF16（典型）； G1/2，KF25（可選） |
|
電氣連接 |
接插件或直出電纜2m |
|
接口及殼體材料 |
304/316L不銹鋼 |
|
外殼防護 |
IP65（插頭型） IP67（電纜型） |
|
安全防爆 |
Ex iaⅡ CT6（本安） |
|
密封圈 |
氟橡膠 |
|
傳感器膜片 |
不銹鋼316L |
|
產品重量 |
約450克 |
注：①包含非線性、遲滯和重復性
